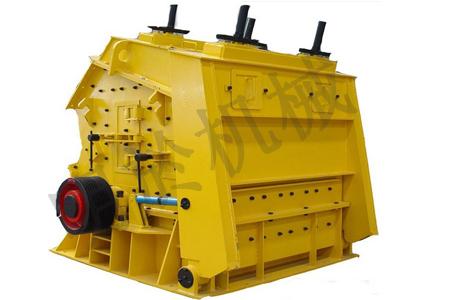

PF反擊式破碎機

産品簡介

反擊式破碎機主要适用與礦山開采、建築用料、高速公路路基、水電水壩等行業，破碎抗壓強度不超過350MPa、莫氏硬度小于8級的各種石料，如石灰石、玄武岩、花崗岩、爐渣、水泥塊等石料。本機不宜破碎含水分過高的礦石或粘料。反擊式破碎機作爲一種新型高效率的碎礦設備，其特點是體積小，構造簡單，破碎比大（可達40），能耗少，生産能力大，産品粒度均勻，并有選擇性的碎礦作用，是很有發展前途的設備。PF型反擊式破碎機系列反擊式破碎機能處理邊長100～500毫米以下物料，具有破碎比大，破碎後物料呈立方體顆粒等優點。

産品名稱 : PF反擊式破碎機
Garden Area : 石灰石、玄武岩、花崗岩、爐渣、水泥塊等石料

反擊式破碎機工作原理

反擊式破碎機主要有前架體、後架體、下架體、轉子部件、轉動裝置、液壓站等六大部件組成。反擊式破碎機進入工作指令後，電源接通、電動機開始加速旋轉，并通過三角皮帶帶動轉子旋轉。10分鍾後，石料通過運輸帶、進料口進入第一破碎腔，被高速旋轉的轉子闆錘相撞擊，按照碰撞理論設計的轉子能使小于300mPa的大石料破碎爲小塊，加之它們碰撞後又反擊到反擊闆的襯闆上，以及石料間的相互碰撞，大部分石料應在此腔内粉身碎骨。

偶爾一些難以破碎的大石料經第一腔的各種打擊後，也出現各種紋理及裂紋，它們在轉子的推動下推開第一閘門，進入第二破碎腔，進入第二腔的大小石料在轉子的離心力作用下，撞擊到第二反擊闆上，此時，石料的速度較第一腔又增加了ω 倍，使小石料能進一步破碎成更小的石料。當破碎後的石料小于第三反擊闆的栅孔寬度時，石料即可通過這些栅孔漏出，大于栅孔的石料在第三破碎腔進一步破碎成成料而通過第三閘門排出。

反擊式破碎機性能特點

1、轉子背闆能承受極高的轉動慣量和闆錘的沖擊破碎力。
2、低轉速、多破碎腔，其線速度較一般反擊破降低 20%-25% ，以低能耗獲得高的生産能力。　　
3、本機具有三級破碎以及整形的功能，因而破碎比大，産品形狀呈立方體。
4、闆錘結構合理，具有裝卸快、多換位等優點，可大縮短換闆錘的時間。
5、闆錘采用高耐磨性、高韌性的鉻、钼、釩合金材質，大大提高了闆錘的使用壽命。
6、獨特的反擊齒闆、無鍵聯接。
7、進料口大、破碎腔高、适應物料硬度高，塊度大、産品石粉少。

8、多腔均勻破碎，适宜破碎硬岩；
9、低矮的大進料口，增大進料尺寸；
10、新型耐磨材料使闆錘、反擊闆和襯闆使用壽命更長；
11、均整闆結構使排料更呈小粒徑和立方體形，無内紋；
12、産品形狀呈立方體，排料粒度大小可調；
13、全液壓開啓，便于維修及更換易損件；

反擊式破碎機技術參數

型号規格	進料口尺寸(mm)	最大進料粒度（mm）	轉子尺寸(mm)	處理能力(t/h)	功率(kw)	外形尺寸（mm）
PF-1007	400×730	250	Ф1000×700	20～40	55	2400×1560×2660
PF-1010	400×1080	300	Ф1000×1050	60～90	75	2440×2250×2630
PF-1210	400×1080	350	Ф1250×1050	70～120	132	2700×2340×2900
PF-1214	400×1430	350	Ф1250×1400	80～140	132/160	2700×2690×2890
PF-1315	860×1520	350	Ф1320×1500	150～200	220	3100×3280×2670
PF-1320	860×2030	500	Ф1320×1200	200～280	315	3329×3205×3279
PF-1416	1052×1652	500	Ф1420×1600	280～350	355/280	4905×3154×2613
PF-1520	2040×1315	700	Ф1512×2000	350～450	400/450	3849×3422×3649
PF-1620	2040×1315	700	Ф1612×2000	450～550	500	3949×2520×3426
PF-1820	1620×2040	700	Ф1800×2000	550～700	630/710	4471×3250×4008
PF-2022	1660×2460	800	Ф2018×2238	800～1000	900	4800×4740×4180
PF-2024	1800×2430	1200	Ф2000×2400	800～1100	1120	4800×4740×4180
